一、產品特點： 本實訓考核裝置綜合了大中專院校 “ 電力拖動 ” 、 “ 工廠電氣控制技術 ” 、 “ 繼電接觸控制 ” 等課程教學大綱的要求而研發。采用 “ 網孔板 ” 結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院�，F(xiàn)階段實訓設備的更新改造，迅速開設實訓課程的要求實訓設備 。
二、技術性能： 1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz 2 、溫度： -10℃ ～ 40℃ ，相對濕度＜ 85% （ 25℃ ） 3 、裝置容量：＜ 1.0KVA 4 、重量： 200Kg 三、實訓屏構成與性能： 1 、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。 2 、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。 3 、設有 450V 指針式交流電壓表三只，指示輸入三相電源線電壓。 4 、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。 5 、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。 6 、勵磁電源：直流 220V/ 0.5A ，具有短路保護 7 、電樞電源：直流 0-220V/ 2A 連續可調電源一路，具有短路保護 8 、連續可調交流電源： 0-240V 連續可調，具有短路保護 9 、可調同步勵磁電機電源： 0-40V/ 2A 連續可調，具有短路保護 10 、磁盤電阻： 90Ω 四組， 900Ω 兩組 11 、整流二極管： IN5408 四只 四、實訓操作桌： 鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。 五、參考實訓考核項目：
六、參考實訓項目配備元器件（每臺）：

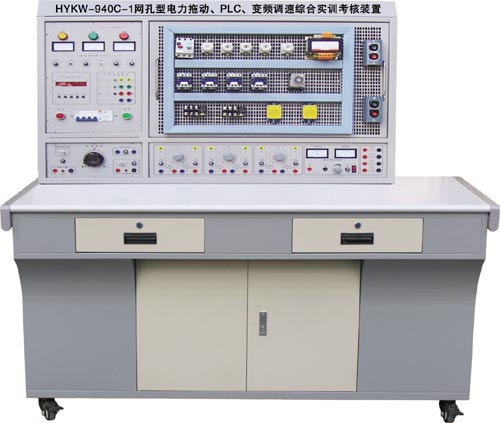

產品系列：HYKW-940A型網孔式電工技能及工藝實訓考核裝置 HYKW-940B型網孔式電工電子技能及工藝實訓考核裝置 HYKW-940C型網孔式電力拖動（工廠電氣）控制技能及工藝實訓考核裝置 HYKW-940C-1型網孔式電力拖動PLC變頻調速綜合實訓考核裝置 HYKW-940D型網孔式電工、電子、電力拖動、變頻調速、PLC可編程控制、綜合實訓考核裝置 HYKW-925A型網孔式電工技能及工藝實訓考核裝置 HYKW-925B型網孔式電工技能及工藝實訓考核裝置 HYKL-825A型立式電工實驗與電工技能綜合實訓考核裝置 HYKL-825B型立式電工、電子實驗與電工電子技能實訓考核裝置 HYKL-825C型立式電工、電子、電力拖動與電工、電子、電拖技能實訓考核裝置 HYKL-825D型立式電工、電子、電力拖動、直流電機實驗與電工、電子、電拖、直流電機技能實訓考核裝置 HYKL-840A型立式電工、模電、數電實驗與電工、模電、數電技能實訓考核裝置 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
