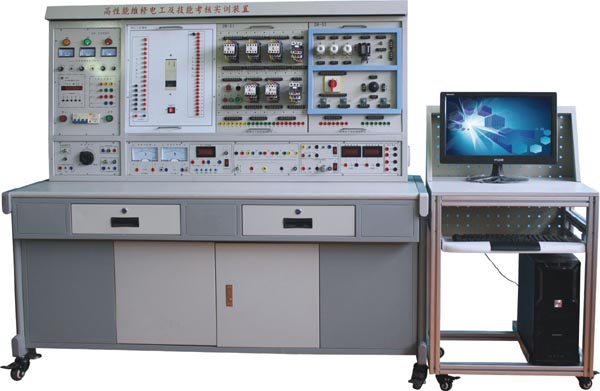

一、概述
高級維修電工實訓裝置是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的要求設備。
二、裝置特點： 1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能： 1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1305×805×1630mm 3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
（一）DW02 電源控制箱 主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，
6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源； 6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路 14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路 15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20.通電延時帶直流能耗制動的Y-△啟動控制電路
21.三相異步電動機雙重聯鎖正反轉能耗制動控制線路
22.三相異步電動機雙重聯鎖正反轉啟動反接制動控制線路
23.C620型車床電氣控制線路
24.電動葫蘆電氣控制
25.Y3150滾齒機控制電路
26.可編程控制器的基本指令操作
27.LED數碼顯示控制
28.天塔之光控制的模擬 |
29.十字路口交通燈的模擬
30.機械手動作的模擬
31.四節傳送帶的模擬
32.裝配流水線控制的模擬
33.五相步進電機控制的模擬
34.水塔水位模擬控制模擬
35.液體混合裝置模擬控制的模擬
36.郵件分揀機模擬控制的模擬
37.軋鋼機模擬控制的模擬
38.自動成型機模擬控制
39.自動送料裝車控制的模擬
40.全自動洗衣機控制的模擬
41.電鍍生產線控制的模擬
42.PLC控制的三相異步電動機正反轉控制
43.PLC控制的三相異步電動機Y-△啟動控制 44.PLC控制的三相異步電動機降壓啟動控制
45.PLC控制的三相異步電動機能耗制動控制
46.變頻器功能參數設置與操作
47.變頻器報警與保護功能
48.多段速度選擇變頻調速
49.外部端子點動控制
50.控制電機正反轉運動控制
51.控制電機運行時間操作
52.瞬間停電變頻器參數設定
53.外部電壓變頻調速
54.外部電流變頻調速
55.三相異步電動機的變頻開環調速
56.PLC控制變頻器調速 |
六、實訓組件配置
| 序號 |
掛箱編號 |
實訓模塊名稱 |
數量 |
備注 |
| 1 |
DW-06 |
維修電工實訓考核組件（一） |
1件 |
提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
| 2 |
DW-07 |
維修電工實訓考核組件（二） |
1件 |
提供空氣開關1只、3P熔斷器2只、交流接觸器3只 |
| 3 |
DW-08 |
維修電工實訓考核組件（三） |
1件 |
提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
| 4 |
DW-09 |
維修電工實訓考核組件（四） |
1件 |
提供交流接觸器4只 |
| 5 |
DW-PLC |
PLC可編程控制器實訓組件 |
1件 |
三菱或西門子主機，型號可選 |
| 6 |
|
PLC實訓模塊 |
1套（16件） |
熟悉PLC指令的用法及編程方法 |
| 7 |
DW-BPQ |
變頻器實訓組件 |
1件 |
提供三菱FR-S520SE-0.4KW變頻器，可與PLC進行通訊實訓 |
| 8 |
|
SC-09編程電纜 |
1根 |
用于PLC主機與PC機通訊 |
| 9 |
|
編程軟件 |
1套 |
提供三菱SWOPC-FXGP/WIN-C編程軟件 |
| 10 |
|
網孔實操板 |
1塊 |
通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。 |
| 11 |
|
單相電容起動電動機 |
1臺 |
交流220V |
| 12 |
|
三相鼠籠異步電動機 |
1臺 |
交流380V/△ |
| 13 |
|
三相鼠籠異步電動機 |
1臺 |
交流380V/Y（帶速度繼電器） |
| 14 |
|
三相雙速異步電動機 |
1臺 |
交流380V/△/YY |
PLC實訓模塊（整套）
| 序號 |
模塊編號 |
實訓模塊名稱 |
序號 |
模塊編號 |
實訓模塊名稱 |
| 1 |
PLC-M |
基本指令練習（三菱主機） |
9 |
PLC-008 |
水塔水位 |
| 2 |
PLC-001 |
LED數碼顯示 |
10 |
PLC-009 |
液體混合裝置 |
| 3 |
PLC-002 |
天塔之光 |
11 |
PLC-010 |
郵件分揀機 |
| 4 |
PLC-003 |
十字路口交通燈 |
12 |
PLC-011 |
軋鋼機 |
| 5 |
PLC-004 |
機械手 |
13 |
PLC-012 |
自控成型機 |
| 6 |
PLC-005 |
四節傳送帶 |
14 |
PLC-013 |
自動送料裝車 |
| 7 |
PLC-006 |
裝配流水線 |
15 |
PLC-014 |
全自動洗衣機 |
| 8 |
PLC-007 |
五相步進電機 |
16 |
PLC-015 |
電鍍生產線 |
